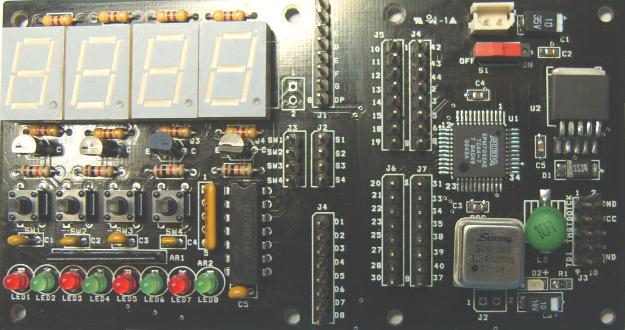

1. EPM7032AE TC44-7 보드 (118 x 65 mm ) ( 사용법 다운로드 )

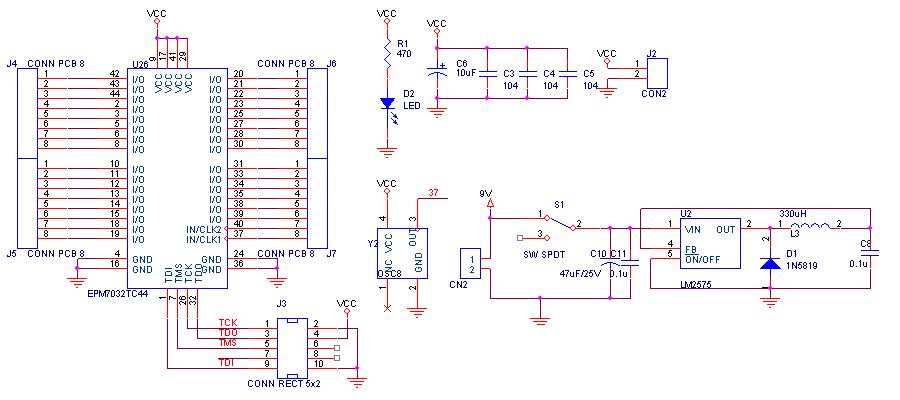

EPM7032AE TC44-7 회로도

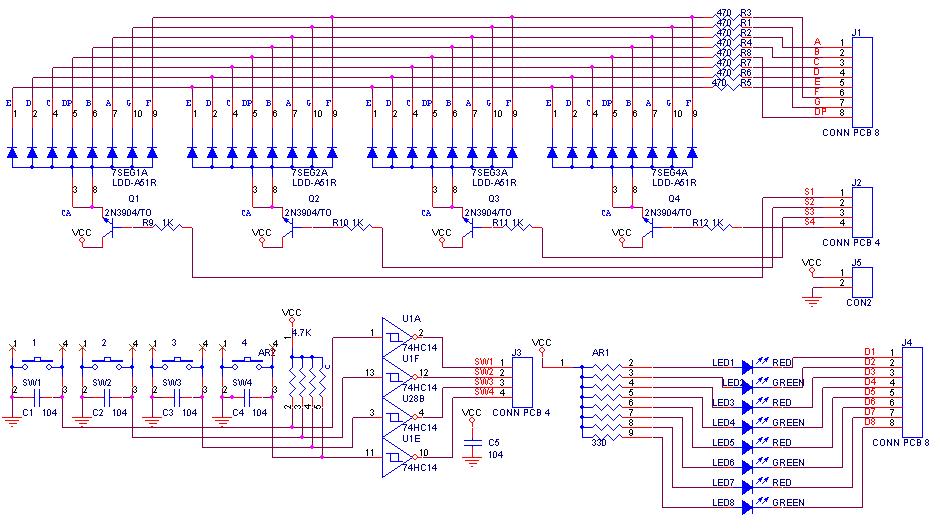

테스트 보드 회로도
2. 본 키트를 필요한 부분을 간단히 제작하여 테스트
2-1. Dynamic 방식으로 구동되는 7 Segment 4개
7 Segment LED는 4자리 10진수, 16진수 숫자 표현이 가능하다. 다이나믹 방식으로 제어하여야 한다.
한번에 한자리만 표시 가능하며 4자리에 다른 숫자를 표시하려면 빠른 속도로 번갈아 표시하여 눈의
잔상 효과를 이용하여야 한다. 7 Segment는 Common Anode(+공통)를 사용하며, 각 단자는 각자리의
On/Off를 결정한다. 오른쪽 커넥터에 연결되며 Low를 출력하면 그 자릿수의 Segment가 꺼지고,
High를 출력하면 켜진다. 4개의 각 Segment의 a, b, c, d, e, f, g, dot 로 연결되어 있다. Low를 출력
하면 LED가 켜지며, High를 출력하면 꺼진다.
2-2. 입력신호 스위치 4개
푸시 버튼 스위치 12개로 구성되어 있다. 스위치를 누르면, High 신호가 입력되고, 평소는 Low가 입력된다
2-3. 출력신호 LED 8개
LED는 D1에서 D8로 구성 되어 있고, 전류제한 어레이 저항(330Ω)을 통해 Vcc로 연결되어 있다.
Low를 출력하면 LED가 켜지며, High를 출력하면 꺼진다.
2-4. 테스트 보드 인가 전압
DC 5V입력하며, 위치는 J5번 핀의 1번에 5V, 2번에 GND 를 인가한다.
