Atmega16, 32, 64, 8535

1. 보드 특징

- Atmega 보드의 모든 핀을 테스트 할수있게 외부로 연결됨.

- 전원은 USB 커넥터 통해 500mA 까지 사용할 수 있다. 또는 ISP 다운로드 전원을 이용.

- 통신을 USB 를 통해서 한다.(MAX232 대신 PL2303X 칩을 사용하여 USB 통신).

- TX, RX 를 일반 IO 포트로 사용할수 있게끔 선택단자 0옴으로 변경.

- PCB 보드에 가능한 CPU ( 핀이 서로 호환되는 CPU)
ATmega16-16AU, ATmega16L-8AI, ATmega32-16AU, ATmega32L-8AU, ATmega 64-20AU, ATmega8535-16AU.

2. 보드

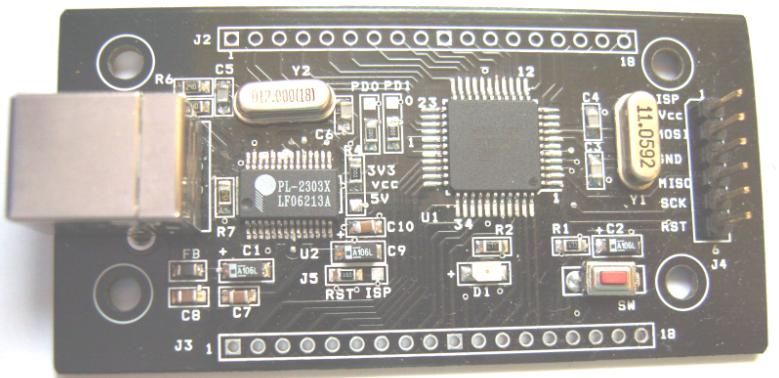

- Atmega 보드 실물 사진 (77 x 39mm)

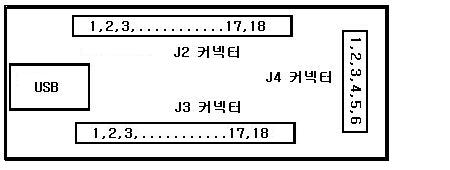

3. 커넥터 단자

a) J2 커넥터

번호	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
포트	VCC	PC 7	PC 6	PC 5	PC 4	PC 3	PC 2	PC 1	PC 0	PD 7	PD 6	PD 5	PD 4	PD 3	PD 2	PD 1	PD 0	GND

b) J3 커넥터

번호	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
포트	VCC	PA 0	PA 1	PA 2	PA 3	PA 4	PA 5	PA 6	PA 7	PB 0	PB 1	PB 2	PB 3	PB 4	PB 5	PB 6	PB 7	GND

c) J4 ISP 다운로드

번호	1	2	3	4	5	6
포트	VCC	MOSI	GND	MISO	SCK	RST

4. 선택단자

위의 왼쪽 그림은 1 방향에 0옴이 있어 USB TX, RX 로 되어 있으면, 0 방향에 있으면 일반 I/O 로 사용 할 수 있다.

오른쪽 그림은 일반 보드로 사용 할때 RST 보드에 위치하고 사용하고, ISP 다운로드 장비로 개발해서 사용하고

싶으면 ISP 에 위치하면 된다. 제공하는 보드는 위의 그림처럼 되어 있다.

5. USB 프로그램 설치

Atmega 보드에 통신프로그램을 PC와 통신을 사용할려면 프로그램을 설치한다.

http://www.prolific.com.tw/US/ShowProduct.aspx?p_id=225&pcid=41 가면 프로그램을 다운로드 할수 있다.

PL2303_Prolific_DriverInstaller.zip 을 다운 받아 압축을 푼후 설치 한다.

실행하면 아래 그림이 나온다. Next를 클릭한다. ( 소스 프로그램 예제 )

실행하면 아래 그림이 나온다. Finish를 클릭하여 설치가 끝난다.

보드에 USB 커넥터를 연결하고 PC 윈도우 화면의 시작-> 설정->제어판->시스템 ->하드웨어 ->장치관리자 ->포트 (COM 및 LPT) -> Prolific USB-to- Serial Comm Port (COM3)을 확인한다.

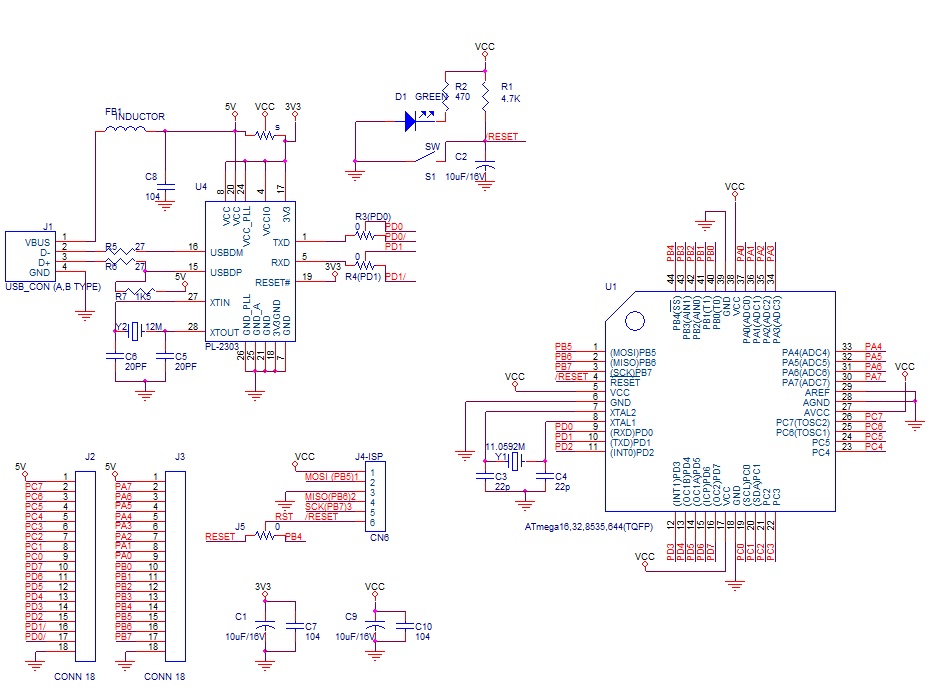

6. 회로도

at16sch.pdf 회로도 보기

NO	Reference	DESCRIPTION		SIZE	SPECIFICATION	UNIT	Q'TY
1	U1	IC	SMD	TQFP	Atmega16	EA	1
2	U2	IC	SMD	SSOP28	PL-2303TA(X)		1
3	Y1	X-TAL	DIP	HC-49S	11.0592M		1
4	Y2	X-TAL	DIP	HC-49S	12M		1
5	SW	TACT Switch	DIP		KSD-05H		1
6	R1	Resistor	SMD	2012	4.7K ohm		1
7	R2	Resistor	SMD	2012	470 ohm		1
8	PD0(R3),PD4(R4),VCC,J5	Resistor	SMD	2012	0 ohm		4
9	R5,R6	Resistor	SMD	2012	24 ohm		2
10	R7	Resistor	SMD	2012	1.5 K ohm		1
11	C1,C2,C9	TANTAL Capacitor	SMD	3216	10uF/16V		3
12	C3,C4,C5,C6	C/C	SMD	2012	20P		4
13	C7,C8,C10	C/C	SMD	2012	0.1uF(104K)		3
14	FB	Ferrite Beed	SMD	2012	60 ohm		2
15	D1	LED	SMD	2012			1
16	J1		DIP		B -TYPE		1
17	J2,J3	Pin header	DIP		1 * 18 * 2.54Pich		2
18	J4	Pin header	DIP		1 * 6 * 2.54Pich		1
19		PCB		FR-4			1

7. 통신프로그램

Atmega16 보드 at16test.zip AVR Studio 로 프로그램 되어 있고, 제공된 보드는 at16test.hex 예제가 다운로드 되어 있다.

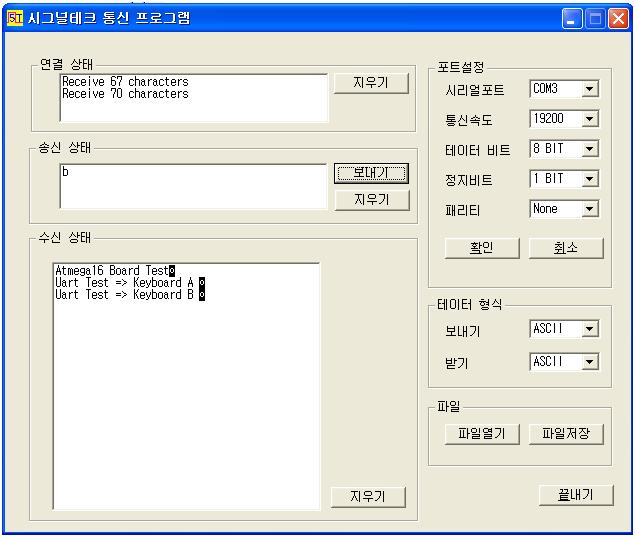

Atmega16 보드 USB를 PC USB와 연결하고 통신 프로그램을 실행하고, 리셋을 누르면 Atmega16 Board Test 가 디스플레이 되고, A 를 누르면 Uart Test => Keyboard A, B 를 누르면 Uart Test => Keyboard B 가 디스플레이 된다.
